一、用 途

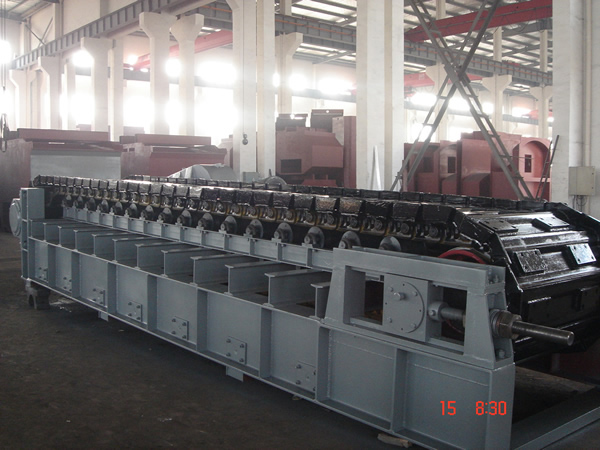

GBZX型重型板式给矿机，广泛地应用在采矿、冶金、建材和煤炭等工业部门。

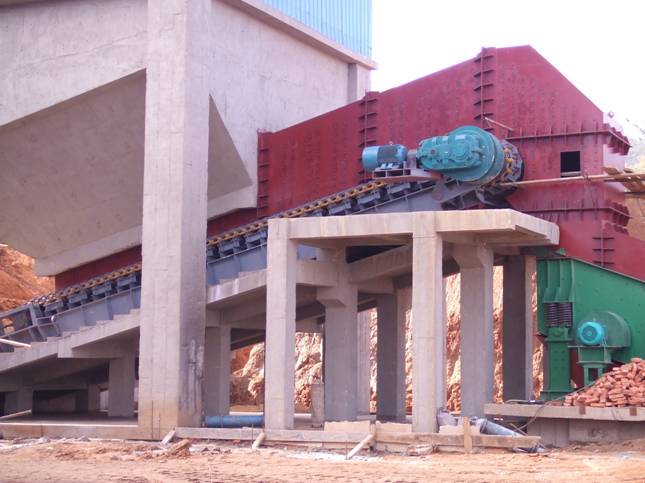

重型板式给矿机主要用于具有一定仓压的料仓和漏斗下面，将各种大容量重物料短距离均匀连续的输送给各种破碎、筛分和运输设备，特别是用在初碎段更为合适。它不仅适合处理粗粒物料，对细粒物料的粒度的变化、温度、粘度、冰霜、雨雪的影响或冰结的物料都有较大的适应性。给料量均匀准确可靠，该机可水平安装，也可倾斜安装，向上运输最大倾角为25°。


二、结构特点

（1）驱动装置的结构型式可最大限度减少给矿机的横向尺寸 ，驱动装置一端悬挂在链轮轴上，另一端为单点支承。无需基础连接，齿轮传动精度不受基础影响，且方便拆装。
（2）采用专用输送链条
输送链板采用专业厂家生产的推土机标准履带链条，无需润滑，安装维护方便，具有良好的互换性和较长的使用寿命。
（3）输送链板不漏料
输送链板选用锰钢冲压焊接结构，采用精密的工装组焊，并经热处理及机械加工，保证链板之间的圆弧搭接精度，使用中不漏料。此链板具有较高的强度和刚度，耐磨耐用。
（4）无键联结
所有键联接部位均采用胀套和锁紧盘联结，不损伤轴径，减少应力集中，方便拆装。所有转动部位均采用滚动轴承，密封性能和润滑效果好，阻力系数小，降低功率消耗。
（5）链板运行不跑偏
尾部拉紧装置采用导向轮结构，运行时不跑偏，并安装复合弹簧，能有效的缓冲链带的冲击负荷。链轮材料选用高强合金钢，齿面高硬度淬火处理，具有良好的耐磨性能。
（6）调速型式多样化
板式给矿机调速一般选用交流变频电机，也可根据用户需要配置其它类型的调速电机，并可配置液压马达驱动型式。

三、技术特性参数

链板宽度--1200mm

给料能力--- t/h

给料速度—0.02-0.2m/s

给料粒度---≤500mm

物料比重---1.78t/m

料层厚度---400mm

安装倾角---0~25%d

减速器：直交加行星复合式（专用）

ZJX7-Ⅰ-610

速比：610

电机：变频调速电机

型号：YTP 160L-6

装机功率---15KW

转速---970r/min

板式给料机无支腿，安装将机架焊在基础预埋钢板上。

四、技术要求

1、 链轮轴线对机架纵向中心线的垂直度为链轮两轴承间距的1/1000mm。

2、 链轮轴线与水平面的平行度为链轮轴两轴承间距的 1/1000mm。

3、 拉紧轴线与水平面的平行度为拉紧轴两轴承间距的 1/1000mm。

4、 支重轮母线在机架横向与水平面的平行度为链板宽度的 1/1000mm。

5、托链轮母线在机架横向与水平面的平等度为链板宽度的 1.5/1000mm。

6、槽板与链节之间联接用的紧固件（螺栓、螺母）必须拧紧，其拧紧力矩为 760/N.m。

7、在制造厂应进行空负荷试车 1小时，运行应平稳，无卡碰现象，链板与链条啮合应正常。

8、本机现场安装后不少于 2小时的连续空运转试车，检查各部位有无异常现象，在正式运转前需进行不少于 4小时的负荷试运转。

9、本机按其物料运行方向，驱动装置在左侧的为左式传动，反之为右式传动。

 该产品业绩

云南磷化集团公司 GZB180*12 2台

HBG160-4.5 2台

中国有色矿业集团有限公司 GBH120*4.5 2台

蚌埠玻璃工业设计研究院(华海矿产) GZB180*10 2台

中国水利水电第十四工程局 GZB160*12 1台、

葛洲坝股份有限公司景洪电站砂石项目部 GZB180*8 2台

马钢（集团）桃冲矿业公司 GZB180*14 2台

中国葛洲坝水利水电工程集团大岗山项目部 GZB160*12 1台
