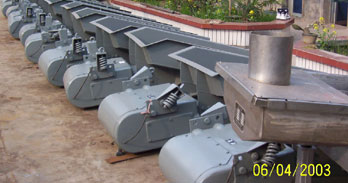

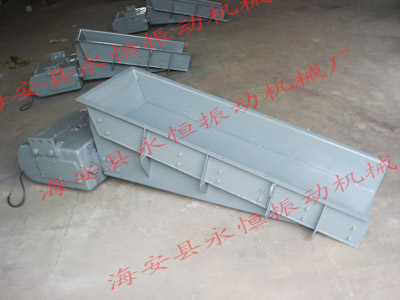

GZ系列电磁振动给料机

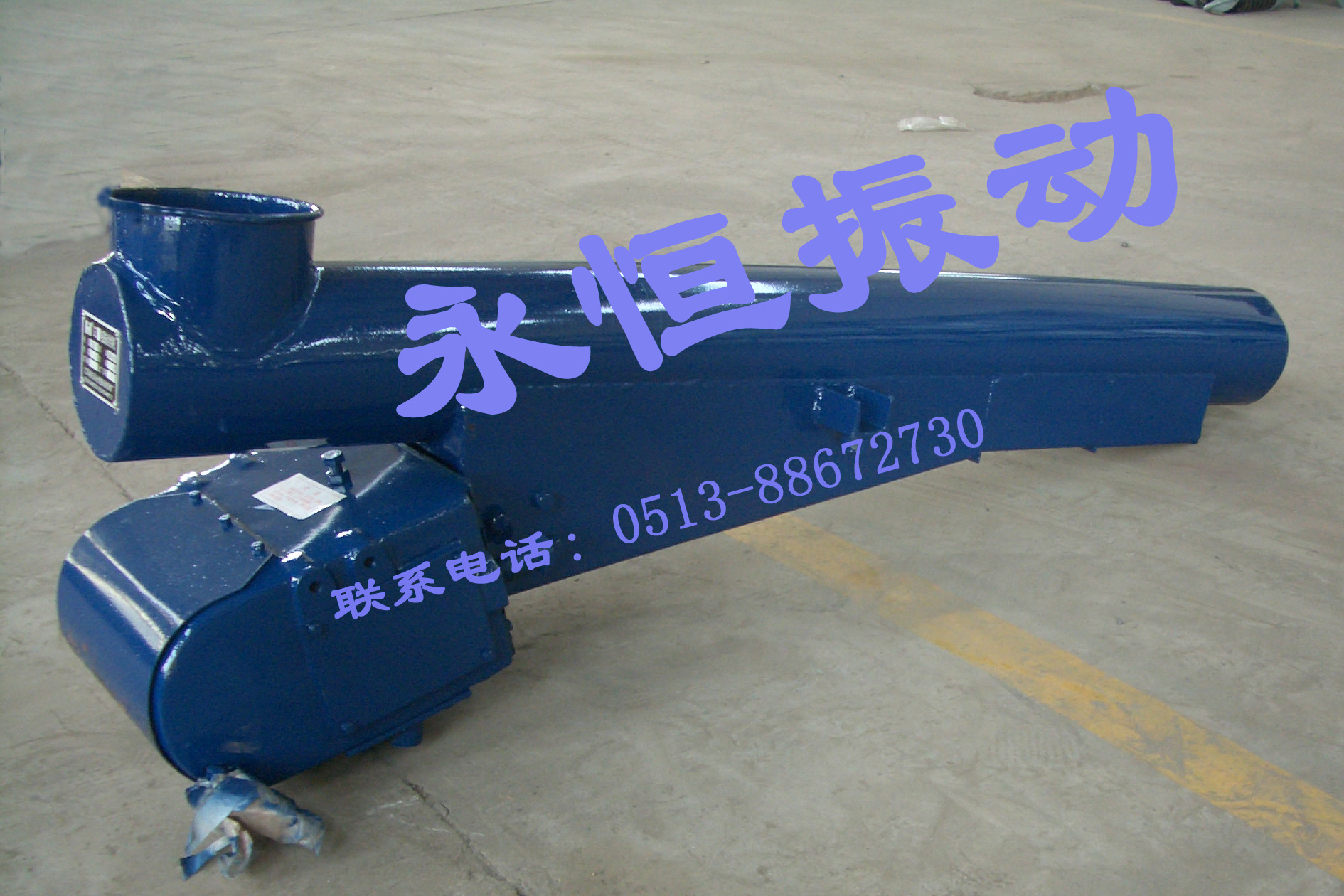

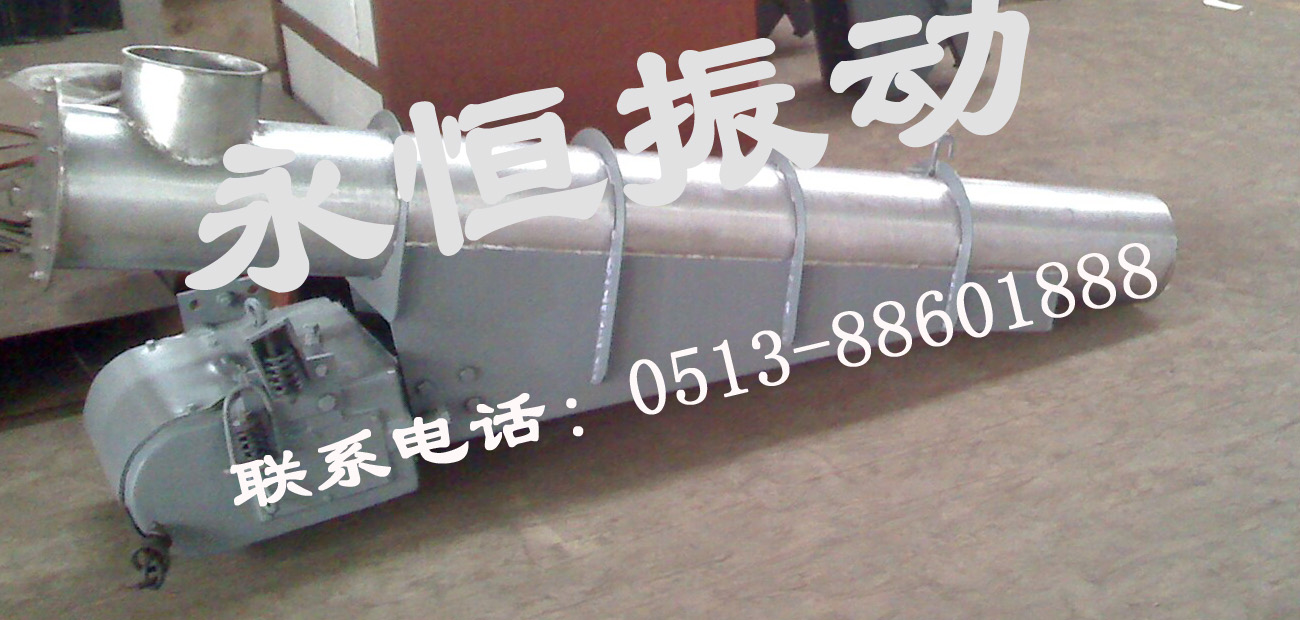

封闭式电磁振动给料机
一、用途特点
电磁振动给料机(惯性振动给料机)广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中，在生产流程中，用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。
1.惯性振动给料机电气控制采用半波整流电路，可无级调节给料量，可用于自动控制的生产流程中，实现生产过程自动化。
2.无转动零部件，不需润滑，结构简单，维修方便。
3.惯性振动给料机物料是微抛运动，料槽磨损小。
4.惯性振动给料机采用合金钢板制成的料槽，可适用输送高温磨损严重及有腐蚀性的物料等。
电磁振动给料机
二、设备选型及配置
1.主机选型
类 型 生产率计算容重（T/m3） 用 途 基本型 1.6 无其它要求的物料给料 上振型 1.6 配置空间不够的情况下安装使用，其它与基本型相同 封闭型 1.6 易碎颗粒、粉尘较大及挥发性物料给料 轻槽型 1.0 比重较小的轻物料给料 平槽型 按配煤条件给出 薄料层均匀给料 宽槽型 按配煤条件给出 主要用于选煤，亦可用于向筛分设备给料
实际容重大于或小于上述计算容重时，生产率按实际物料容重进行换算。
对于粒度小于1mm的物料，输送速度下降，含水量大于10%的潮湿粘性物不能正常输送。料层厚度超过一定值，会妨碍正常给料，推荐料层厚度H=（1/3～1/4）槽高.
2.配套控制箱
配套控制箱分为手动控制和自动控制两种。自动控制打留有控制信号接口，可将微机控制信号输入控制箱，实现自动控制。控制箱基本电路采用移相触发器控制固态继电器作为主回路整流控制原件，可靠性好，寿命长，是一种新型控制电路。控制箱分为挂式与台式两种，订货时请注明。
3.料仓下料溜咀的配置
电磁振动给料机设计时未考虑仓压的影响，为保证给料机正常工作及满足给料量要求，应尽量减少仓压对给料机的影响。因此在设计溜咀时，应用溜咀的后侧板承担料柱的垂直压力，溜咀型式及配置参见下图。
型号 A B C D E F GZ1 20 ＜50 ＜20 150 70 20 GZ2 20 ＜65 ＜20 150 100 30 GZ3 20 ＜90 ＜30 250 120 40 GZ4 30 ＜110 ＜40 250 160 40 GZ5 30 ＜150 ＜40 350 200 50
料仓出口应考虑设置闸门，以便于调节料槽中料层厚度及维修更换料槽时关闭料仓中的物料。
电磁振动给料机设计时未考虑仓压的影响，为保证给料机正常工作及满足给料量要求，应尽量减少仓压对给料机的影响。因此在设计溜咀时，应用溜咀的后侧板承担料柱的垂直压力，溜咀型式及配置参见下图。
三、主要技术参数
类型 型号 生产率
吨/时 给料粒度
（mm） 双振幅
（mm） 振动频率
（次/分） 供电
电压
（V） 电流（安） 有功功率
（KW） 重量
（Kg） 水平 -10° 工作电流 表示电流 基本型 GZ1 5 7 50 1.75 3000 220 1.34 1 0.06 77 GZ2 10 14 50 3.0 2.3 0.15 151 GZ3 25 35 75 4.6 3.5 0.2 233 GZ4 50 70 100 8.4 7 0.45 460 GZ5 100 140 150 12.7 10.6 0.65 668 GZ6 150 210 100 1.5 380 16.4 13.3 1.5 1271 GZ7 250 350 300 24.6 20 2.5 1920 GZ8 400 560 300 39.4 32 4.0 3040 GZ9 600 840 500 47.6 38.6 5.5 3750 GZ10 750 1050 500 39.4×2 32×2 4.0×2 6491 GZ11 1000 1400 500 47.6×2 38.6×2 5.5×2 7680 上振型 GZ3S 25 35 75 1.75 220 4.6 3.8 0.20 242 GZ4S 50 70 100 8.4 7 0.45 457 GZ5S 100 140 150 12.7 10.6 0.65 666 GZ6S 150 210 200 1.5 380 16.4 13.3 1.5 1246 GZ7S 250 350 250 24.6 20 2.5 1963 GZ8S 400 560 300 39.4 32 4.0 3306 封闭型 GZ1F 4 5.6 40 1.75 220 1.34 1 0.06 78 3.0 2.3 0.15 154 GZ2F 8 11.2 40 4.6 3.8 0.20 247 8.4 7 0.45 464 GZ3F 20 28 60 12.7 10.6 0.65 668 GZ4F 40 50 60 380 16.4 13.3 1.5 1278 GZ5F 80 112 80 GZ6F 120 168 80 1.5 轻槽型 GZ5Q 100 140 200 1.75 220 12.7 10.6 0.65 653 GZ6Q 150 200 250 1.5 380 16.4 13.3 1.5 1326 GZ7Q 250 350 300 24.6 20 2.5 1992 GZ8Q 400 560 350 39.4 32 4.0 3046 平槽型 GZ5P 50 140 100 1.75 220 12.7 10.6 0.65 633 GZ6P 75 210 300 1.5 380 16.4 13.3 1.5 1238 GZ7P 125 350 350 24.6 20 2.5 1858 宽槽型 GZ5K1 200 100 1.5 220 12.7×2 10.6×2 0.65×2 1212 GZ5K2 240 100 12.7×2 10.6×2 0.65×2 1343 GZ5K3 270 100 12.7×2 10.6×2 0.65×2 1376 GZ5K4 300 100 12.7×2 10.6×2 0.65×2 1408
给料机型号 普通控制箱型号 给料机型号 普通控制箱型号 GZ1 XKZ-5G2 GZ6,GZ7 XKZ-50G3 GZ2,GZ3 XKZ-10G2 GZ8,GZ9 XKZ-200G3 GZ4,GZ5 XKZ-20G2 GZ10,GZ11 GZ5K(1-4) XKZ-50G2
封闭式电磁振动给料机
一、用途特点
电磁振动给料机(惯性振动给料机)广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中，在生产流程中，用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。
1.惯性振动给料机电气控制采用半波整流电路，可无级调节给料量，可用于自动控制的生产流程中，实现生产过程自动化。
2.无转动零部件，不需润滑，结构简单，维修方便。
3.惯性振动给料机物料是微抛运动，料槽磨损小。
4.惯性振动给料机采用合金钢板制成的料槽，可适用输送高温磨损严重及有腐蚀性的物料等。
电磁振动给料机
二、设备选型及配置
1.主机选型
类 型 | 生产率计算容重（T/m3） | 用 途 |
基本型 | 1.6 | 无其它要求的物料给料 |
上振型 | 1.6 | 配置空间不够的情况下安装使用，其它与基本型相同 |
封闭型 | 1.6 | 易碎颗粒、粉尘较大及挥发性物料给料 |
轻槽型 | 1.0 | 比重较小的轻物料给料 |
平槽型 | 按配煤条件给出 | 薄料层均匀给料 |
宽槽型 | 按配煤条件给出 | 主要用于选煤，亦可用于向筛分设备给料 |
实际容重大于或小于上述计算容重时，生产率按实际物料容重进行换算。
对于粒度小于1mm的物料，输送速度下降，含水量大于10%的潮湿粘性物不能正常输送。料层厚度超过一定值，会妨碍正常给料，推荐料层厚度H=（1/3～1/4）槽高.
2.配套控制箱
配套控制箱分为手动控制和自动控制两种。自动控制打留有控制信号接口，可将微机控制信号输入控制箱，实现自动控制。控制箱基本电路采用移相触发器控制固态继电器作为主回路整流控制原件，可靠性好，寿命长，是一种新型控制电路。控制箱分为挂式与台式两种，订货时请注明。
3.料仓下料溜咀的配置
电磁振动给料机设计时未考虑仓压的影响，为保证给料机正常工作及满足给料量要求，应尽量减少仓压对给料机的影响。因此在设计溜咀时，应用溜咀的后侧板承担料柱的垂直压力，溜咀型式及配置参见下图。
型号 | A | B | C | D | E | F |
GZ1 | 20 | ＜50 | ＜20 | 150 | 70 | 20 |
GZ2 | 20 | ＜65 | ＜20 | 150 | 100 | 30 |
GZ3 | 20 | ＜90 | ＜30 | 250 | 120 | 40 |
GZ4 | 30 | ＜110 | ＜40 | 250 | 160 | 40 |
GZ5 | 30 | ＜150 | ＜40 | 350 | 200 | 50 |
.gif)
.gif)
料仓出口应考虑设置闸门，以便于调节料槽中料层厚度及维修更换料槽时关闭料仓中的物料。
电磁振动给料机设计时未考虑仓压的影响，为保证给料机正常工作及满足给料量要求，应尽量减少仓压对给料机的影响。因此在设计溜咀时，应用溜咀的后侧板承担料柱的垂直压力，溜咀型式及配置参见下图。
三、主要技术参数
类型 | 型号 | 生产率 吨/时 | 给料粒度 （mm） | 双振幅 （mm） | 振动频率 （次/分） | 供电 电压 （V） | 电流（安） | 有功功率 （KW） | 重量 （Kg） | ||
水平 | -10° | 工作电流 | 表示电流 | ||||||||
| 基本型 | GZ1 | 5 | 7 | 50 | 1.75 | 3000 | 220 | 1.34 | 1 | 0.06 | 77 |
GZ2 | 10 | 14 | 50 | ||||||||
3.0 | 2.3 | 0.15 | 151 | ||||||||
GZ3 | 25 | 35 | 75 | ||||||||
4.6 | 3.5 | 0.2 | 233 | ||||||||
GZ4 | 50 | 70 | 100 | ||||||||
8.4 | 7 | 0.45 | 460 | ||||||||
GZ5 | 100 | 140 | 150 | ||||||||
12.7 | 10.6 | 0.65 | 668 | ||||||||
GZ6 | 150 | 210 | 100 | 1.5 | |||||||
380 | 16.4 | 13.3 | 1.5 | 1271 | |||||||
GZ7 | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1920 | ||||
GZ8 | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3040 | ||||
GZ9 | 600 | 840 | 500 | 47.6 | 38.6 | 5.5 | 3750 | ||||
GZ10 | 750 | 1050 | 500 | 39.4×2 | 32×2 | 4.0×2 | 6491 | ||||
GZ11 | 1000 | 1400 | 500 | 47.6×2 | 38.6×2 | 5.5×2 | 7680 | ||||
| 上振型 | GZ3S | 25 | 35 | 75 | 1.75 | 220 | 4.6 | 3.8 | 0.20 | 242 | |
GZ4S | 50 | 70 | 100 | 8.4 | 7 | 0.45 | 457 | ||||
GZ5S | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 666 | ||||
GZ6S | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1246 | ||
GZ7S | 250 | 350 | 250 | 24.6 | 20 | 2.5 | 1963 | ||||
GZ8S | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3306 | ||||
| 封闭型 | GZ1F | 4 | 5.6 | 40 | 1.75 | 220 | 1.34 | 1 | 0.06 | 78 | |
3.0 | 2.3 | 0.15 | 154 | ||||||||
GZ2F | 8 | 11.2 | 40 | 4.6 | 3.8 | 0.20 | 247 | ||||
8.4 | 7 | 0.45 | 464 | ||||||||
GZ3F | 20 | 28 | 60 | ||||||||
12.7 | 10.6 | 0.65 | 668 | ||||||||
GZ4F | 40 | 50 | 60 | 380 | 16.4 | 13.3 | 1.5 | 1278 | |||
GZ5F | 80 | 112 | 80 | ||||||||
GZ6F | 120 | 168 | 80 | 1.5 | |||||||
| 轻槽型 | GZ5Q | 100 | 140 | 200 | 1.75 | 220 | 12.7 | 10.6 | 0.65 | 653 | |
GZ6Q | 150 | 200 | 250 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1326 | ||
GZ7Q | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1992 | ||||
GZ8Q | 400 | 560 | 350 | 39.4 | 32 | 4.0 | 3046 | ||||
| 平槽型 | GZ5P | 50 | 140 | 100 | 1.75 | 220 | 12.7 | 10.6 | 0.65 | 633 | |
GZ6P | 75 | 210 | 300 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1238 | ||
GZ7P | 125 | 350 | 350 | 24.6 | 20 | 2.5 | 1858 | ||||
| 宽槽型 | GZ5K1 | 200 | 100 | 1.5 | 220 | 12.7×2 | 10.6×2 | 0.65×2 | 1212 | ||
GZ5K2 | 240 | 100 | 12.7×2 | 10.6×2 | 0.65×2 | 1343 | |||||
GZ5K3 | 270 | 100 | 12.7×2 | 10.6×2 | 0.65×2 | 1376 | |||||
GZ5K4 | 300 | 100 | 12.7×2 | 10.6×2 | 0.65×2 | 1408 | |||||
给料机型号 | 普通控制箱型号 | 给料机型号 | 普通控制箱型号 |
GZ1 | XKZ-5G2 | GZ6,GZ7 | XKZ-50G3 |
GZ2,GZ3 | XKZ-10G2 | GZ8,GZ9 | XKZ-200G3 |
GZ4,GZ5 | XKZ-20G2 | GZ10,GZ11 | |
GZ5K(1-4) | XKZ-50G2 |
