YZDS系列圆振动筛
一、概述
YZDS系列振动筛为一种圆运动振动筛,该系列振动筛适用于冶金、矿山、煤炭、建材、化工、电力、交通、轻工等部门进行各种物料的分级。它具有如下特点:
1、结构新颖,处理能力大,筛分效率高。
2、采用振动电机作为激振源,使用维修方便。
3、采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔。
4、采用橡胶陌振弹簧,寿命长、噪声小、过共振区平稳等。
二、工作原理
YZDS系列振动筛为单铀圆运动惯性振动筛,它是利用惯性电机工作时,偏心块产生的惯性力迫使筛箱产生振动,使加到筛机筛面上的物料产生抛掷运动,从而使一定粒度的物料颗粒透过筛孔,实现筛分操作。
由于激据器布置在筛箱重心的上方 故筛箱两端椭圆长轴成正八字形,且结料端椭圆长轴的上端朝向排料方向,有利于给到箱机上的物料迅速敬开*而诽料端椭圆长轴上端逆着排科方向,减低物料运动速度,有利于难筛物料透筛 且圆弧状的筛面又增大了筛机的有效面积,从而可以提高其处理能力。

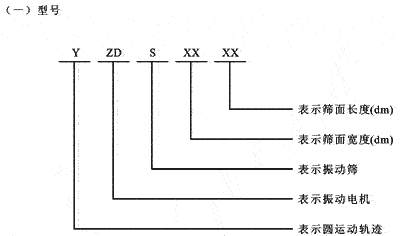

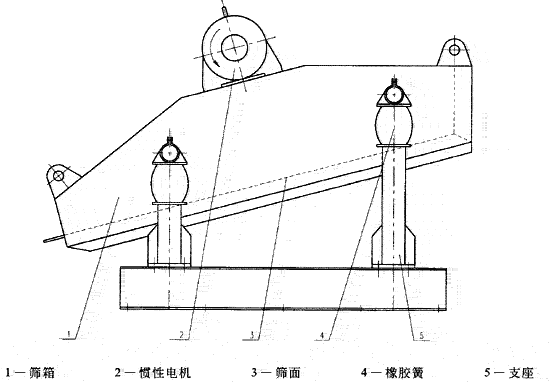

三、结构与型号
筛箱
筛箱是筛机的承裁部件,由侧板、承料板、出科柜、联接梁主梁,保护板等组合而成的套体结构,用以传递激振力,具有足够的强度和刚度。
惯性电机:
采用ZG系列振动电机作为振源,它利用两端轴伸偏心块旋转产生的离心力得到额定激振P。

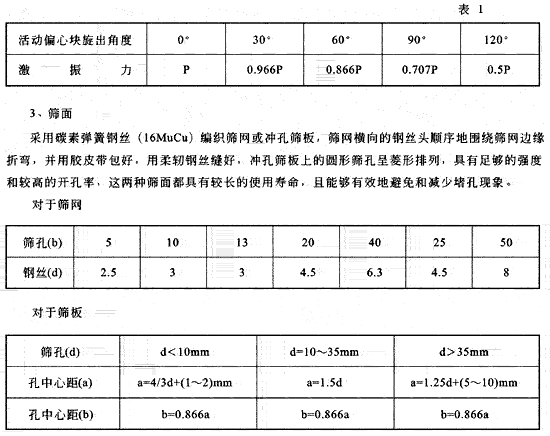

每组偏心块由固定偏心块和活动偏心块组成,只要改变活动偏心块对固定偏心块在圆周方向的相对位置,使可以改变偏心块的合成偏心距,进而调整激振力的大小,使用时可根据现场需要,调节激振力到所需位置,如表1所示。
橡胶簧:
用邵氏硬度为50和60的丁晴橡胶作振动系统的弹性元件易于变形,能有效地抗压、抗剪、抗扭、内阻大。非线性的刚度特性,使其通过共振区时,振幅扩大较金属簧小得多,使用寿命长,在合理的频率比下工作,振动效果很好。
支座:
用型钢焊成,作为振动质体的支撑,结构能保证足够的强度与刚度,能合理安放弹性元件,便于安装与维护。
四、选型
用户可根据所允许的工作空间,生产能力,物料性质等因素进行综合考虑,并参照YZDS系列振动筛的技术参数和特性来选型,对筛面性质(筛网、筛板及其筛孔大小、开孔率)的选择,主要取决于物料性质(粘性、粒度、含水量等),用户可根据具体情况而定。
五、技术参数
YZDS系列圆振动筛技术参数
序号 规格型号 面积 m × m 筛孔尺寸 mm 给料粒度 mm 处理能力 t / h 振动次数 r/mm 双振幅 mm 重量 kg 1 YzDS0510 0.5 5 — 25 < 100 5 — 20 965 6 — 8 250 2 YzDS0515 0.75 5 — 25 < 100 8 — 30 965 6 — 8 375 3 YZDS0520 1.0 5 — 25 < 100 10 — 40 965 6 — 8 500 4 YzDS07l 5 1.12 5 — 25 < 100 15 — 50 965 6 — 8 560 5 YzDS0720 1.5 5 — 25 < 100 16 — 60 965 6 — 8 750 6 YzDS0725 1.87 5 — 25 < 100 18 — 70 965 6 — 8 935 7 YzDSl020 2.0 5 — 50 < 150 20 — 80 965 6 。 8 1000 8 YzDSl025 2.5 5 — 50 < 150 30 — 100 965 6 — 8 1250 9 YzDSl030 3.0 5 — 50 < 150 40 — 150 965 6 — 8 1500 10 YzDSl035 3.5 5 — 50 < 150 50 — 180 965 6 — 8 1750 11 YzDSl220 2.4 5 — 50 < 150 30 — 100 965 6 — 8 1200 12 YzDSl225 3.12 5 — 50 < 150 40 — 150 965 6 — 8 1560 13 YzDSl230 3.75 5 — 50 < 200 60 — 200 965 6 — 8 1875 14 YZDSl235 4.37 5 — 50 < 200 70 — 250 965 6 — 8 2185
六、订货须知
1、订货时须写清选用型号,确定好数量,要货日期。
2、请注明筛面性质(筛网、筛板及其筛孔尺寸)。
3、本系列振动筛亦可根据用户要求设计成双层筛。
4、本厂亦可为用户设计各种非标振动筛。
