TD型斗式提升机
TD型斗式提升机
一、概述
目前国内常用的斗提机均为垂直式，较新型符合标准TB3926--85的有TD型、TH型它们的主要特征、用途及型号见表l
型 式
TD型
TH型
结构特征
采用橡胶带作牵引构件
采用锻造的环形链条作为牵引构件
卸载特征
采用离心式或混合式方式卸料
采用混合式或重力式方式卸料
适用输送物料
松散密度ρ＜1．5t/m3的粉状、粒状，小块状的无磨琢性、半磨琢性物料
松散密度p＜1．5t／m’的粉状、粒状.小块状的无磨琢性、半磨琢性物料
适用温度
被输送物料温度不得超过60℃，如采用耐热橡胶带时温度不超200℃
被输送物料温度不得超过250℃
型 号
TDl00、TD160、TD250、TD315，TD400、TD500、TD630
TH315、TH400、TH500、TH630(TH800)(TH1000)①
提升高度
约在4—40mm范围内
约在4．5—40mm范围内
输送量
4—238m3/h
35—185m3/h
二、TD型斗式提升机
(一)技术性能(表2)
(二)主要结构

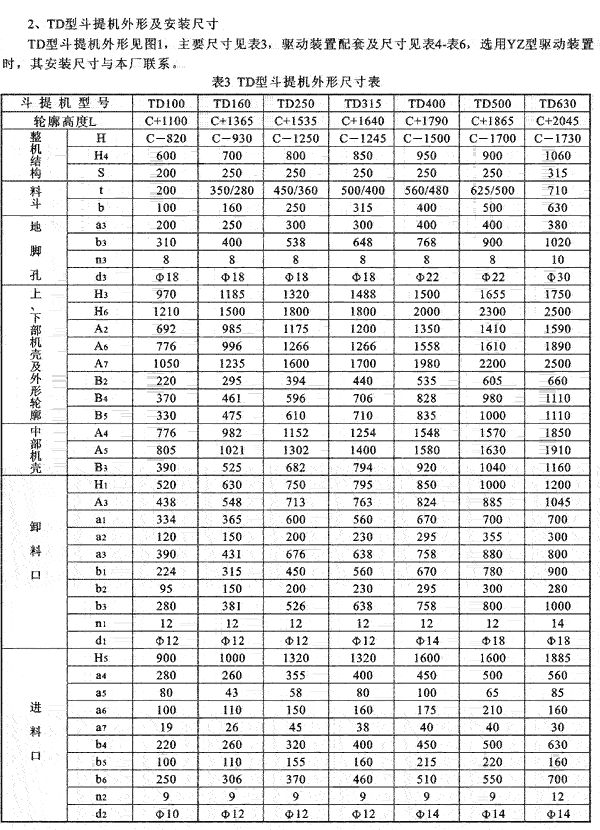

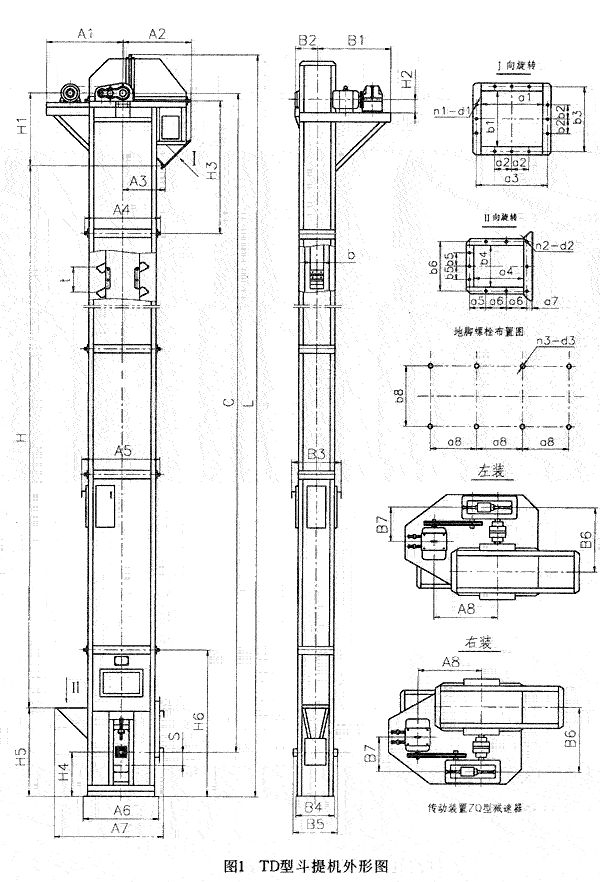

1、TD型斗提机结构型式

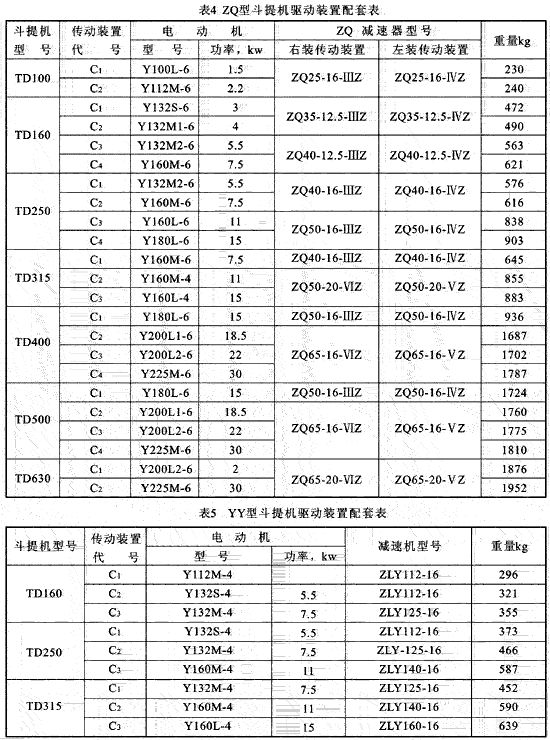

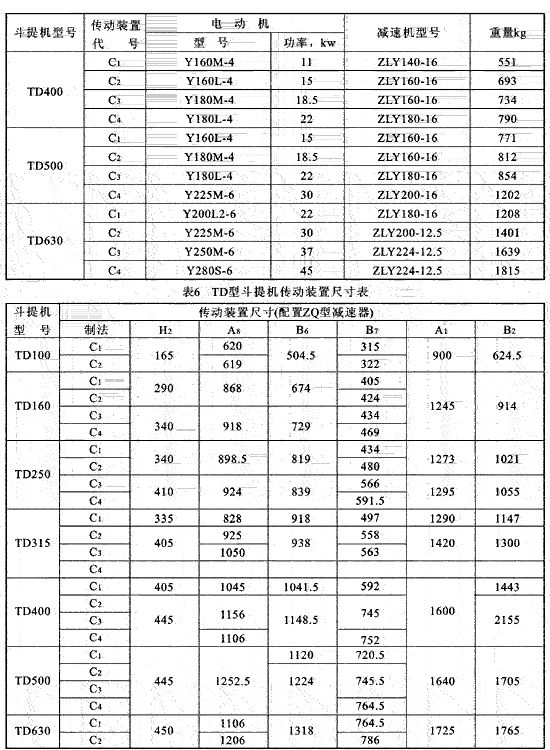

(1)传动装置 TD型斗提机的传动装置有两种形式，分别配有YZ型减速器或ZQ(YY)型减速器。YZ型轴装减速器直接套装在主轴轴头上，省去了传动平台、联轴器等，便结构紧凑，重量轻，而且其内部带有异型辊逆止器，逆止可靠。该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。
(2)TD型斗提机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深 斗)
表2 TD型斗提机技术性能
斗提机型号
TD100
TD160
TD250
TD315
料斗型式
Q
H
Q
H
Zd
Sd
Q
H
Zd
Sd
Q
H
Zd
Sd
输送量m3/h
4
7．6
9 16 16 27
20
36
38
59
28
50
42
67
料斗容积 L
0．15
0．3
049 0．9 1．2 1．9
1．12
2．24
3．0
4．6
1．95
3．55
3．75
5．8
料斗运行速度，m/s
1．4
1．4
1．6
1．6
滚简转速r/min
67
67
61
6l
斗提机型号
TD400
TD500
TD630
料斗型式
Q
H
Zd
Sd
Q
H
Zd
Sd
Q
H
Zd
Sd
输送量m3/h
40
76
68
UO
63
116
96
154
-
142
148
238
料斗容积L
3．1
56
5．9
9．4
4．84
9．O
9．3
14．5
-
14
14.6
23．5
料斗运行速度 r/min
1．8
1．8
2．0
滚筒转速r/min
55
55
48
①,具体选型时应根据物料度，求得由修正值，以此值修正表中所给输送量。表中料斗容积为料斗盛水时容积，与实际填充量相近，故输送量计算时未考虑填充系数
