一、型号表求方法

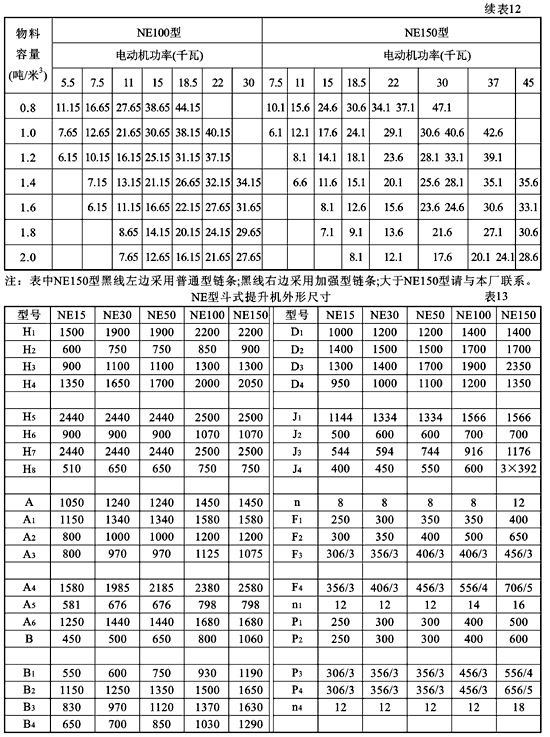

　　NE型斗式提升机的规格性能列入表10；驱动装置型号列入表11；不同提升高度所需的驱动装置功率列入表12。 驱动装置有左装和右装两种，可按用户要求配置。面对提升机进料口，驱动装置在提升机左侧为左装；在右侧为右装。

　　二、概述用途及特点

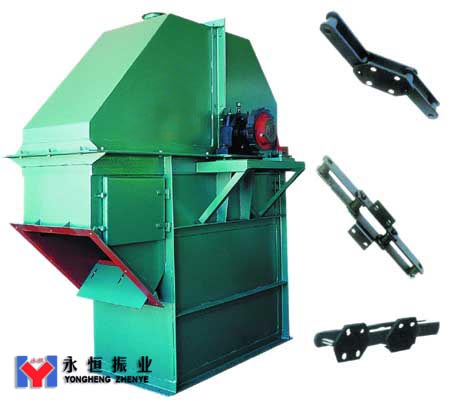

　　NE型斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。


　　该机与其他提升机比较，其特点是：
　　1 采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；
　　2 采用较低的链速度(o．5米/秒)；
　　3 采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。



　　三、技术参数

　　四、外形及安装尺寸

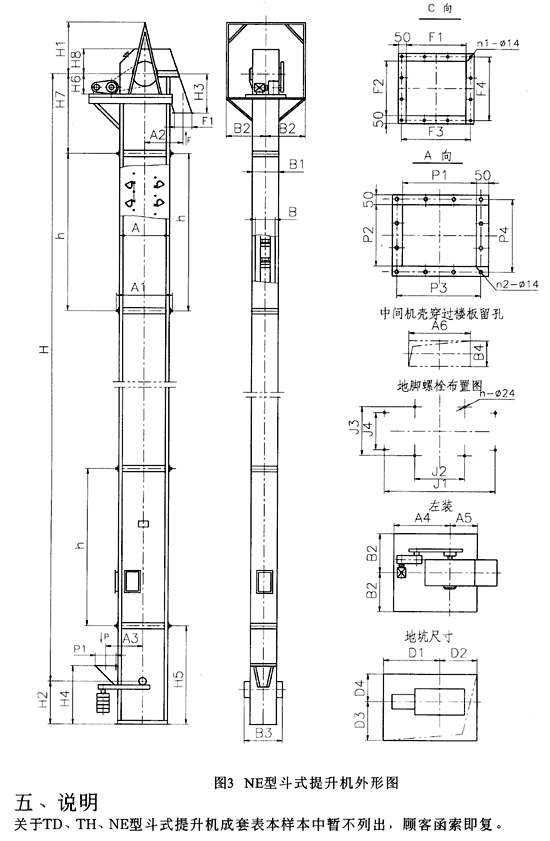

　　NE型提升机的外形尺寸见图3和表13。提升机顶设有检修用的起吊支架，若提升机设在室内，且提升机顶部设有土建吊钩时，可在订贷时提出取消顶部起吊支架。提升机的上机壳设有驱动装置平台，若现场空间不能满足平台要求的尺寸时，可按现场实际情况配制非标准尺寸平台．但应在订货时提出。

　　NE型提升机的组合尺寸本样本中暂末列出，每台提升机一股只配套一节带有检视门的中间机壳。若用户要求增加带检视门中间机壳数量或改变检视门的开孔位置，应在订货时注明。
