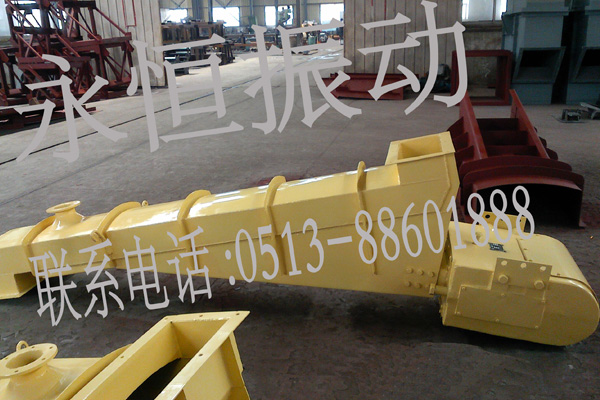

Gz电磁振动给料机
GZ系列电磁振动给料机在生产流程中，用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。
1.电气控制采用半波整流电路，可无级调节给料量，可用于自动控制的生产流程中，实现生产过程自动化。
2.无转动零部件，不需润滑，结构简单，维修方便。
3.物料是微抛运动，料槽磨损小。
4.采用合金钢板制成的料槽，可适用输送高温磨损严重及有腐蚀性的物料等。
料仓下料溜咀敞口型配置图
料仓下料溜咀封闭型配置图
主机基本型、平槽型、平槽型外形尺寸图
主机封闭型外形尺寸图
主机宽槽型外形尺寸图
技术参数
类 型号 生产率t/h 给料 双振幅 振动 额定 额定电流A 有功 重量kg 型 粒度 mm 频率 电压 功率 水平 -10° ≤mm r/min V 工作 表示 KW 电流 电流 基 GZ1 5 7 50 1.75 3000 AC220 1.34 1 0.06 77 本 GZ2 10 14 50 3 2.3 0.15 151 型 GZ3 25 35 75 4.6 3.8 0.2 233 GZ4 50 70 100 8.4 7 0.45 460 GZ5 100 140 150 12.7 10.6 0.65 668 GZ6 150 210 200 1.5 AC380 16.4 13.3 1.5 1271 GZ7 250 350 300 24.6 20 2.5 1920 GZ8 400 560 300 39.4 32 4 3040 GZ9 600 840 500 47.6 38.6 5.5 3750 GZ10 750 1050 500 39.4×2 32×2 4.0×2 6491 GZ11 1000 1400 500 47.6×2 38.6×2 5.5×2 7680 上 GZ3S 25 35 75 1.75 AC220 4.6 3.8 0.2 242 振 GZ4S 50 70 100 8.4 7 0.45 457 型 GZ5S 100 140 150 12.7 10.6 0.65 666 GZ6S 150 210 200 1.5 AC380 16.4 13.3 1.5 1246 GZ7S 250 350 250 24.6 20 2.5 1963 GZ8S 400 560 300 39.4 32 4 3306 封 GZ1F 4 5.6 40 1.75 AC220 1.34 1 0.06 78 闭 GZ2F 8 11.2 40 3 2.3 0.15 154 型 GZ3F 20 28 60 4.6 3.8 0.2 247 GZ4F 40 50 60 8.4 7 0.45 464 GZ5F 80 112 80 12.7 10.6 0.65 668 GZ6F 120 168 80 1.5 AC380 16.4 13.3 1.5 1278 轻 GZ5Q 100 140 200 1.75 AC220 12.7 10.6 0.65 653 槽 GZ6Q 150 200 250 1.5 AC380 16.4 13.3 1.5 1326 型 GZ7Q 250 350 300 24.6 20 2.5 1992 GZ8Q 400 560 350 39.4 32 4 3046 平 GZ5P 50 140 100 1.75 AC220 12.7 10.6 0.65 633 槽 GZ6P 75 210 300 1.5 AC380 16.4 13.3 1.5 1238 型 GZ7P 125 350 350 24.6 20 2.5 1858 宽 GZ5K1 200 100 1.5 AC220 12.7×2 10.6×2 0.65×2 1212 槽 GZ5K2 240 100 1343 型 GZ5K3 270 100 1376 GZ5K4 300 100 1408
注：若物料湿度大于8%，粒度小于30目，产量会明显下降；粘性物料难以输送。
主机选型
分类
型号规格
使用范围
基本型
（下振型）
GZ1-11
适应无特殊要求的物料输送
上振型
GZ3S-8S
用于配置空间不够，振动器设在基本型180°相对位置上。
封闭型
GZ1F-6F
用于易碎颗粒状物料，防止粉尘飞扬
轻槽型
GZ5Q-8Q
输送轻物料
平槽型
GZ5P-7P
宽槽型
GZ5K1-K4
适用于选煤，亦可用于向筛分设备给料。
料仓下料溜咀的配置参数
型号
A
B
C
D
E
F
GZ1
20
＜50
＜20
150
70
20
GZ2
20
＜65
＜20
150
100
30
GZ3
20
＜90
＜30
250
120
40
GZ4
30
＜110
＜40
250
160
40
GZ5
30
＜150
＜40
350
200
50
主机基本型、轻槽型、平槽型外形尺寸参数
形式 型号 L L1 L2 L3 H H1 B B1 B2 B3 基本型 GZ1 600 209 550 910 100 360 200 280 340 376 GZ2 800 310 660 1175 120 450 300 388 458 508 GZ3 900 311 790 1325 150 520 400 496 542 578 GZ4 1100 413 965 1615 200 645 500 620 686 762 GZ5 1200 463 1050 1815 250 765 700 850 761 840 GZ6 1600 400 1470 2400 250 1030 900 720 1032 1092 GZ7 1800 650 1465 2800 250 1130 1100 840 1257 1332 GZ8 2200 750 1800 3300 300 1343 1300 1000 1471 1556 GZ9 2400 800 2000 3515 300 1440 1500 1010 1676 1776 轻槽型 GZ5Q 1600 488 1414 2189 250 644 900 1042 761 1104 GZ6Q 1800 650 1406 2610 250 1066 1100 1257 720 1192 GZ7Q 2200 750 1738 3150 300 1240 1300 1467 840 1635 GZ8Q 2400 800 1906 3464 300 1360 1500 1672 1000 1866 平槽型 GZ5P 1200 388 1140 1815 250 647 900 1040 761 1202 GZ6P 1400 450 1233 2366 250 1030 1100 1232 720 1292 GZ7P 1600 500 1440 2574 250 1089 1300 1457 840 1532
主机上振型外形尺寸参数
型式 型号 L L1 L2 L3 L4 H1 H2 H3 B B1 B2 上
振
型
GZ3S 1730 1030 360 1000 100 690 340 89 400 490 518 GZ3S 2020 1220 410 1100 120 865 400 110 500 620 586 GZ3S 2260 1330 465 1200 120 960 420 129 700 845 761 GZ3S 2900 1640 650 1600 150 1345 790 145 900 1020 720 GZ3S 3230 1800 750 1800 150 1570 910 161 1100 1233 840 GZ3S 4080 2330 850 2200 180 1980 1040 203 1300 1426 930
主机封闭型外形尺寸参数
型式 型号 L L1 L2 L3 H1 H B1 B2 B 封 GZ1F 600 246 716 1064 410 108 250 340 357 GZ2F 800 288 903 1402 520 135 358 458 517 闭 GZ3F 1000 300 1082 1695 620 170 464 527 585 GZ4F 1100 451 1306 1940 750 208 574 686 762 型 GZ5F 1200 528 1483 2190 893 255 784 761 868 GZ6F 1600 584 1684 2835 1200 265 949 720 1120
封闭性进出料口参数
型号
A1
A2
A3
B1
B2
B3
n-ΦD
GZ1F
174
2×77
120
254
3×78
200
10-Φ7
GZ2F
224
2×99
160
346
3×112
300
10-Φ11
GZ3F
286
2×126
200
486
3×152
400
10-Φ11
GZ4F
318
2×139
220
598
5×112
500
10-Φ13
GZ5F
348
2×154
240
808
6×128
700
10-Φ13
GZ6F
388
2×174
280
1008
6×178
900
16-Φ13
主机宽槽型外形尺寸参数
型式
型号
B
B1
B2
B3
宽
槽
型
GZ5K1
1600
1750
900
1872
GZ5K2
1900
2050
1000
2175
GZ5K3
2200
2350
1200
2475
GZ5K4
2500
2650
1400
2772
配套控制箱
给料机型号
普通控制箱型号
给料机型号
普通控制箱型号
GZ1
XKZ-5G2
GZ6,GZ7
XKZ-50G3
GZ2,GZ3
XKZ-10G2
GZ8,GZ9
XKZ-200G3
GZ4,GZ5
XKZ-20G2
GZ10,GZ11
GZ5K(1-4)
XKZ-50G2
GZ系列电磁振动给料机在生产流程中，用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。
1.电气控制采用半波整流电路，可无级调节给料量，可用于自动控制的生产流程中，实现生产过程自动化。
2.无转动零部件，不需润滑，结构简单，维修方便。
3.物料是微抛运动，料槽磨损小。
4.采用合金钢板制成的料槽，可适用输送高温磨损严重及有腐蚀性的物料等。
料仓下料溜咀敞口型配置图
料仓下料溜咀封闭型配置图
主机基本型、平槽型、平槽型外形尺寸图
主机封闭型外形尺寸图
主机宽槽型外形尺寸图
技术参数
| 类 | 型号 | 生产率t/h | 给料 | 双振幅 | 振动 | 额定 | 额定电流A | 有功 | 重量kg | ||
| 型 | 粒度 | mm | 频率 | 电压 | 功率 | ||||||
| 水平 | -10° | ≤mm | r/min | V | 工作 | 表示 | KW | ||||
| 电流 | 电流 | ||||||||||
| 基 | GZ1 | 5 | 7 | 50 | 1.75 | 3000 | AC220 | 1.34 | 1 | 0.06 | 77 |
| 本 | GZ2 | 10 | 14 | 50 | 3 | 2.3 | 0.15 | 151 | |||
| 型 | GZ3 | 25 | 35 | 75 | 4.6 | 3.8 | 0.2 | 233 | |||
| GZ4 | 50 | 70 | 100 | 8.4 | 7 | 0.45 | 460 | ||||
| GZ5 | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 668 | ||||
| GZ6 | 150 | 210 | 200 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1271 | ||
| GZ7 | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1920 | ||||
| GZ8 | 400 | 560 | 300 | 39.4 | 32 | 4 | 3040 | ||||
| GZ9 | 600 | 840 | 500 | 47.6 | 38.6 | 5.5 | 3750 | ||||
| GZ10 | 750 | 1050 | 500 | 39.4×2 | 32×2 | 4.0×2 | 6491 | ||||
| GZ11 | 1000 | 1400 | 500 | 47.6×2 | 38.6×2 | 5.5×2 | 7680 | ||||
| 上 | GZ3S | 25 | 35 | 75 | 1.75 | AC220 | 4.6 | 3.8 | 0.2 | 242 | |
| 振 | GZ4S | 50 | 70 | 100 | 8.4 | 7 | 0.45 | 457 | |||
| 型 | GZ5S | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 666 | |||
| GZ6S | 150 | 210 | 200 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1246 | ||
| GZ7S | 250 | 350 | 250 | 24.6 | 20 | 2.5 | 1963 | ||||
| GZ8S | 400 | 560 | 300 | 39.4 | 32 | 4 | 3306 | ||||
| 封 | GZ1F | 4 | 5.6 | 40 | 1.75 | AC220 | 1.34 | 1 | 0.06 | 78 | |
| 闭 | GZ2F | 8 | 11.2 | 40 | 3 | 2.3 | 0.15 | 154 | |||
| 型 | GZ3F | 20 | 28 | 60 | 4.6 | 3.8 | 0.2 | 247 | |||
| GZ4F | 40 | 50 | 60 | 8.4 | 7 | 0.45 | 464 | ||||
| GZ5F | 80 | 112 | 80 | 12.7 | 10.6 | 0.65 | 668 | ||||
| GZ6F | 120 | 168 | 80 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1278 | ||
| 轻 | GZ5Q | 100 | 140 | 200 | 1.75 | AC220 | 12.7 | 10.6 | 0.65 | 653 | |
| 槽 | GZ6Q | 150 | 200 | 250 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1326 | |
| 型 | GZ7Q | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1992 | |||
| GZ8Q | 400 | 560 | 350 | 39.4 | 32 | 4 | 3046 | ||||
| 平 | GZ5P | 50 | 140 | 100 | 1.75 | AC220 | 12.7 | 10.6 | 0.65 | 633 | |
| 槽 | GZ6P | 75 | 210 | 300 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1238 | |
| 型 | GZ7P | 125 | 350 | 350 | 24.6 | 20 | 2.5 | 1858 | |||
| 宽 | GZ5K1 | 200 | 100 | 1.5 | AC220 | 12.7×2 | 10.6×2 | 0.65×2 | 1212 | ||
| 槽 | GZ5K2 | 240 | 100 | 1343 | |||||||
| 型 | GZ5K3 | 270 | 100 | 1376 | |||||||
| GZ5K4 | 300 | 100 | 1408 | ||||||||
注：若物料湿度大于8%，粒度小于30目，产量会明显下降；粘性物料难以输送。
主机选型
分类 | 型号规格 | 使用范围 | |
基本型 （下振型） | GZ1-11 | 适应无特殊要求的物料输送 | |
上振型 | GZ3S-8S | 用于配置空间不够，振动器设在基本型180°相对位置上。 | |
封闭型 | GZ1F-6F | 用于易碎颗粒状物料，防止粉尘飞扬 | |
轻槽型 | GZ5Q-8Q | 输送轻物料 | |
平槽型 | GZ5P-7P | ||
宽槽型 | GZ5K1-K4 | 适用于选煤，亦可用于向筛分设备给料。 |
料仓下料溜咀的配置参数
型号 | A | B | C | D | E | F |
GZ1 | 20 | ＜50 | ＜20 | 150 | 70 | 20 |
GZ2 | 20 | ＜65 | ＜20 | 150 | 100 | 30 |
GZ3 | 20 | ＜90 | ＜30 | 250 | 120 | 40 |
GZ4 | 30 | ＜110 | ＜40 | 250 | 160 | 40 |
GZ5 | 30 | ＜150 | ＜40 | 350 | 200 | 50 |
主机基本型、轻槽型、平槽型外形尺寸参数
| 形式 | 型号 | L | L1 | L2 | L3 | H | H1 | B | B1 | B2 | B3 |
| 基本型 | GZ1 | 600 | 209 | 550 | 910 | 100 | 360 | 200 | 280 | 340 | 376 |
| GZ2 | 800 | 310 | 660 | 1175 | 120 | 450 | 300 | 388 | 458 | 508 | |
| GZ3 | 900 | 311 | 790 | 1325 | 150 | 520 | 400 | 496 | 542 | 578 | |
| GZ4 | 1100 | 413 | 965 | 1615 | 200 | 645 | 500 | 620 | 686 | 762 | |
| GZ5 | 1200 | 463 | 1050 | 1815 | 250 | 765 | 700 | 850 | 761 | 840 | |
| GZ6 | 1600 | 400 | 1470 | 2400 | 250 | 1030 | 900 | 720 | 1032 | 1092 | |
| GZ7 | 1800 | 650 | 1465 | 2800 | 250 | 1130 | 1100 | 840 | 1257 | 1332 | |
| GZ8 | 2200 | 750 | 1800 | 3300 | 300 | 1343 | 1300 | 1000 | 1471 | 1556 | |
| GZ9 | 2400 | 800 | 2000 | 3515 | 300 | 1440 | 1500 | 1010 | 1676 | 1776 | |
| 轻槽型 | GZ5Q | 1600 | 488 | 1414 | 2189 | 250 | 644 | 900 | 1042 | 761 | 1104 |
| GZ6Q | 1800 | 650 | 1406 | 2610 | 250 | 1066 | 1100 | 1257 | 720 | 1192 | |
| GZ7Q | 2200 | 750 | 1738 | 3150 | 300 | 1240 | 1300 | 1467 | 840 | 1635 | |
| GZ8Q | 2400 | 800 | 1906 | 3464 | 300 | 1360 | 1500 | 1672 | 1000 | 1866 | |
| 平槽型 | GZ5P | 1200 | 388 | 1140 | 1815 | 250 | 647 | 900 | 1040 | 761 | 1202 |
| GZ6P | 1400 | 450 | 1233 | 2366 | 250 | 1030 | 1100 | 1232 | 720 | 1292 | |
| GZ7P | 1600 | 500 | 1440 | 2574 | 250 | 1089 | 1300 | 1457 | 840 | 1532 |
主机上振型外形尺寸参数
| 型式 | 型号 | L | L1 | L2 | L3 | L4 | H1 | H2 | H3 | B | B1 | B2 |
上 振 型 | GZ3S | 1730 | 1030 | 360 | 1000 | 100 | 690 | 340 | 89 | 400 | 490 | 518 |
| GZ3S | 2020 | 1220 | 410 | 1100 | 120 | 865 | 400 | 110 | 500 | 620 | 586 | |
| GZ3S | 2260 | 1330 | 465 | 1200 | 120 | 960 | 420 | 129 | 700 | 845 | 761 | |
| GZ3S | 2900 | 1640 | 650 | 1600 | 150 | 1345 | 790 | 145 | 900 | 1020 | 720 | |
| GZ3S | 3230 | 1800 | 750 | 1800 | 150 | 1570 | 910 | 161 | 1100 | 1233 | 840 | |
| GZ3S | 4080 | 2330 | 850 | 2200 | 180 | 1980 | 1040 | 203 | 1300 | 1426 | 930 |
主机封闭型外形尺寸参数
| 型式 | 型号 | L | L1 | L2 | L3 | H1 | H | B1 | B2 | B |
| 封 | GZ1F | 600 | 246 | 716 | 1064 | 410 | 108 | 250 | 340 | 357 |
| GZ2F | 800 | 288 | 903 | 1402 | 520 | 135 | 358 | 458 | 517 | |
| 闭 | GZ3F | 1000 | 300 | 1082 | 1695 | 620 | 170 | 464 | 527 | 585 |
| GZ4F | 1100 | 451 | 1306 | 1940 | 750 | 208 | 574 | 686 | 762 | |
| 型 | GZ5F | 1200 | 528 | 1483 | 2190 | 893 | 255 | 784 | 761 | 868 |
| GZ6F | 1600 | 584 | 1684 | 2835 | 1200 | 265 | 949 | 720 | 1120 |
封闭性进出料口参数
型号 | A1 | A2 | A3 | B1 | B2 | B3 | n-ΦD |
GZ1F | 174 | 2×77 | 120 | 254 | 3×78 | 200 | 10-Φ7 |
GZ2F | 224 | 2×99 | 160 | 346 | 3×112 | 300 | 10-Φ11 |
GZ3F | 286 | 2×126 | 200 | 486 | 3×152 | 400 | 10-Φ11 |
GZ4F | 318 | 2×139 | 220 | 598 | 5×112 | 500 | 10-Φ13 |
GZ5F | 348 | 2×154 | 240 | 808 | 6×128 | 700 | 10-Φ13 |
GZ6F | 388 | 2×174 | 280 | 1008 | 6×178 | 900 | 16-Φ13 |
主机宽槽型外形尺寸参数
型式 | 型号 | B | B1 | B2 | B3 |
宽 槽 型 | GZ5K1 | 1600 | 1750 | 900 | 1872 |
GZ5K2 | 1900 | 2050 | 1000 | 2175 | |
GZ5K3 | 2200 | 2350 | 1200 | 2475 | |
GZ5K4 | 2500 | 2650 | 1400 | 2772 |
配套控制箱
给料机型号 | 普通控制箱型号 | 给料机型号 | 普通控制箱型号 |
GZ1 | XKZ-5G2 | GZ6,GZ7 | XKZ-50G3 |
GZ2,GZ3 | XKZ-10G2 | GZ8,GZ9 | XKZ-200G3 |
GZ4,GZ5 | XKZ-20G2 | GZ10,GZ11 | |
GZ5K(1-4) | XKZ-50G2 |
