ZG系列惯性振动器

公司以优质的产品，热情的服务得到了社会各界人士的认可.....[公司业绩]    [中标通知书]

地址:江苏省海安县曲塘东工业园区　电话：0513-88672730 88678088 88601888
经营科科长：狄进　手机：13906277646

一、用途与特点
    ZG系列振动电机(惯性振动器)是利用装在特制的双出轴三相异步电机转子两端的偏心块提供振动力的一种新型振动驱动装置。振动电机(惯性振动器)广泛用来作为各种振动机械(如振动给料机、振动输送机、振动筛分机、振动落砂机、振动破碎机、振动提升机、振动试验台等)的激根源，也可直接用于作为仓壁振动器，振动电机(惯性振动器)由于其使用方便、结构简单，因而被矿山、冶金、煤炭、建材、化工、轻工、电子、机械、粮食等各行各业大量采用。
ZG系列振动电机(惯性振动器)与其它振动器(如电磁振动器、偏心连杆振动器等)相比，具有体积小、重量轻、结构简单、拆装方便、激振力大、功率小、效率高、噪音小、功串因数高，振动力可以无级调节等特点。

1、型号说明

例：ZG410为极对数四极，振动力为（10000）牛的惯性振动器。

2、ZG系列惯性振动器主要技术参数见下表。

型号 振动力 （×10³牛） 额定 功率 （千瓦） 额定 电流 （安） 振动 频率 （次/分） 电压 （伏） 温升 （℃） 绝缘 等级 效率 （%） 功率 因素 重量 （公斤） ZG402 0-2 0.1 0.4 1450 380 80 B 65.94 0.667 30 ZG405 0-5 0.25 0.73 1450 380 80 B 70.24 0.752 46 ZG410 0-10 0.55 1.53 1450 380 80 B 75.02 0.728 81 ZG415 0-15 0.75 1.95 1450 380 80 B 76.77 0.760 90 ZG420 0-20 1.1 2.71 1450 380 80 B 76.85 0.801 129 ZG432 0-32 1.5 3.15 1450 380 80 B 79.13 0.819 145 ZG440 0-40 2.2 5.19 1450 380 80 B 78.48 0.815 234 ZG450 0-50 3.0 6.82 1450 380 80 B 80.68 0.822 245 ZG609 0-9 0.55 1.66 960 380 80 B 76.0 0.662 84 ZG612 0-12 0.75 2.14 960 380 80 B 77.5 0.684 94 ZG618 0-18 1.1 2.97 960 380 80 B 78.6 0.715 141 ZG625 0-25 1.5 3.84 960 380 80 B 80.0 0.740 159 ZG636 0-36 2.2 5.55 960 380 80 B 80.9 0.747 249.5 ZG645 0-45 3.0 7.82 960 380 80 B 82.6 0.756 268 ZG660 0-60 4.0 9.56 960 380 80 B 82.2 0.762 427 ZG820 0-20 1.5 4.36 725 380 80 B 80.0 0.652 185 ZG830 0-30 2.2 6.16 725 380 80 B 81.1 0.667 279 ZG840 0-40 3.0 8.25 725 380 80 B 80.0 0.700 310

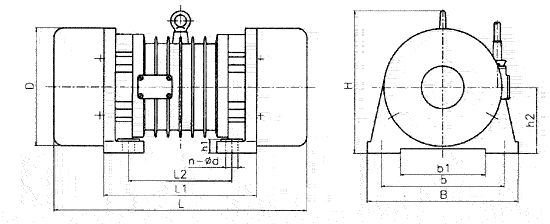

外形及安装尺寸

型号        L        B        H        L1        L2        b        b1       h1      h2     D      n-d  ZG402 348 210 212 176 130 170 110 18 90 160 4-18 ZG405 368 240 240 190 140 190 120 18 105 190 4-18 ZG410 470 320 303 296 200 260 180 27 140 250 4-26 ZG415 490 320 303 316 220 260 180 27 140 250 4-26 ZG420 537 380 365 333 205 310 210 32 165 303 4-32 ZG432 550 380 365 346 218 310 210 32 165 303 4-32 ZG440 618 450 430 371 227 350 230 45 195 359 4-44 ZG450 643 450 430 396 252 350 230 45 195 359 4-44 ZG609 480 320 303 296 200 260 180 27 140 250 4-26 ZG612 536 320 303 316 220 260 180 27 140 250 4-26 ZG618 537 380 365 333 205 310 210 32 165 303 4-32 ZG625 596 380 365 346 218 310 210 32 165 303 4-32 ZG636 617 450 430 379 227 350 230 45 195 359 4-44 ZG645 676 450 430 404 252 350 230 45 195 359 4-44 ZG660 796 560 512 472 276 430 280 45 240 440 4-50 ZG820 688 380 365 376 248 310 210 32 165 303 4-32 ZG830 724 450 430 404 252 350 230 45 195 359 4-44 ZG840 786 450 430 414 262 350 230 45 195 359 4-44
