ZC系列垂直振动输送机



一、用途及特点


1、用途:


ZC系列垂直振动输送机是一种新型的垂直振动输送设备,广泛适用于冶金、煤炭、建材、粮食、机械、医药、食品等行业。用于粉状、颗粒状物料的垂直提升作业,输送机也可对物料进行干燥、冷却作业。


2、特点:


ZC系列垂直振动输送机以振动电机作为激振源,与其它类型的输送机、斗式提升机等相比具有以下特点:


(1) 占地面积小,便于工艺布置。
(2) 节约电能,料槽磨损小。
(3) 噪音低,结构简单,安装、维修便利。
(4) 物料可向上输送,亦可向下输送。


二、输送机结构与工作原理

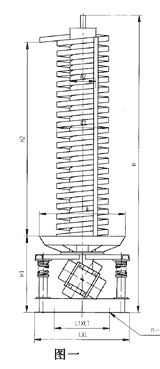

ZC系列垂直振动输送机的驱动装置振动电机安装在输送塔下部,两台振动电机对称交叉安装,输送塔由管体和焊接在管体周围的螺旋输送槽组成,输送塔座于减振装置上,减振装置由底座和隔
振弹簧组成。 (见图一)
当垂直输送机作时,根据双振动电机自同步原理,由振动电机产生激振力。强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动,螺旋槽内的物料则受输送槽的作用,而作匀速
抛掷圆运动,沿输送槽体向上运动,从而完成物料的向上(或向下)输送作业。


三、输送机选型



2、分类及用途:
(1)基本型(ZC--口),为敞开输送槽结构,用于一股物料无特殊要求的向上(或向下)输送作业。
(2)封闭型(ZC--口F)为封闭输送槽结构,用于对物料有防尘要求的场合向上(或向下)输送作业。


3、电源控制:
ZC系列垂直振动输送机配套GK型反接制动控制箱。用于使输送机在停机时,快速通过共振区,防止机器经过共振区时产生较大的振幅,同时具有对电机过流、过载、断相等保护功能。
