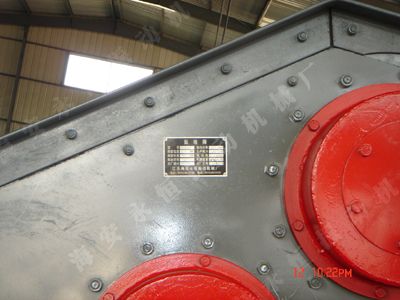

YA系列圆振动筛





一、产品标准:


GB6063—85 YA圆振动筛。


二、用途及特点:


YA型圆振动筛运动轨迹为圆,全系列共有四十种规格.可供选煤、选矿、建材、电力及化工等部门作物料分级用。筛机结构先进,坚固耐用,振动噪声低,维修方便。


三、选用须知:


1、筛机分单层和双层,并有轻型和重型之分。
2、筛网结构有编织闯、冲孔筛板。如果选用铁签式筛板可按要求设计。
3、双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时,应按要求设计。
4、电动机可安装在左侧或右侧,无特殊要求按安装图安装、供贷。
5、给科箱为选择件,用户如有要求,可供给料箱。
6、在选用时如有改变筛面倾角的要求,可另行设计。
7、基础螺拴由用户自备。

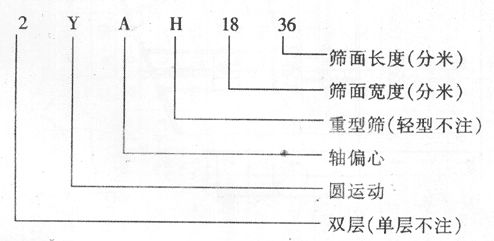

四、产品型号表示示例:


五、技术性能及参数:见表

型号
筛面

给料粒度(mm)

处理量(t/h)

振次(r.p.m)

双振幅(mm)

电动机
外形尺寸长×宽×高(mm)
总重(kg)

每支点工作动负荷

最大动负荷


现用
层数
面积(m2
倾角(°)
筛孔尺寸(mm)
结构
型号
功率(kw)
给料端(N)
排料端(N)
给料端(N)
排料端(N)
YA1236
1
4.3
20
6-50
编织
≤200
80-240
845
9.5
Y160M-4
11
3757×2364×2456
4905
±802
±802
±4008
±4008
2YA1236
2
4.3
20
6-50
上、下编织
≤200
80-240
845
9.5
Y160M-4
11
3757×2364×2456
5311
±802
±802
±4008
±4008
YA1530
1
4.5
20
6-50
编织
≤200
80-240
845
9.5
Y160M-4
11
3184×2670×2280
4675
±843
±843
±4214
±4214
YA1536
1
5.4
20
6-50
编织
≤200
80-240
845
9.5
Y160M-4
11
3757×2670×2419
5137
±843
±843
±4165
±4165
2YA1536
2
5.4
20
6-50
上、下编织
≤400
100-350
845
9.5
Y160L-4
15
3757×3715×2437
5624
±802
±802
±4008
±4008
YAH1536
1
5.4
20
30-150
冲孔
≤400
160-650
755
9.5
Y160M-4
11
3757×2670×2437
5621
±931
±931
±4655
±4655
2YAH1536
2
5.4
20
30-200
6-50

冲孔下编织
≤400
160-650
755
11
Y160L-4
15
3757×2715×2437
6045
±931
±931
±4655
±4655
YA1542
1
6.5
20
6-50
编织
≤200
110-385
845
9.5
Y160M-4
11
4331×2670×2655
5515
±802
±802
±4008
±4008
2YA1542
2
6.5
20
30-150
上、下编织
≤200
110-385
845
9.5
Y160L-4
15
4331×2715×2675
6098
±802
±802
±4008
±4008
YA1548
1
7.2
20
6-50
编织
≤200
120-420
845
9.5
Y160L-4
15
4904×2715×2854
5918
±847
±847
±4234
±4234
2YA1548
2
7.2
20
6-50
上、下编织
≤200
120-420
845
9.5
Y160L-4
15
4904×2715×2854
6321
±847
±847
±4234
±4234
YAH1548
1
7.2
20
30-150
冲孔
≤400
200-780
755
11
Y160L-4
15
4904×2715×2943
6842
±1392
±1392
±6958
±6958
2YAH1548
2
7.2
20
30-150
上冲孔下编织
≤400
200-780
755
11
Y160L-4
15
4904×2715×2943
7404
±1392
±1392
±6958
±6958
YA1836
1
6.5
20
30-150
编织
≤200
140-220
845
9.5
Y160M-4
11
3757×2975×2419
5205
±892
±892
±4460
±4460
2YA1836
2
6.5
20
30-150
上、下编织
≤200
140-220
845
9.5
Y160L-4
15
3757×2975×2419
5946
±847
±847
±4234
±4234
YAH1836
1
6.5
20
30-150
冲孔
≤400
220-910
755
11
Y160M-4
11
3757×2975×2437
5900
±980
±980
±4900
±4900
2YAH1836
2
6.5
20
30-200
6-50
上冲孔下编织
≤400
220-900
755
11
Y160L-4
15
3757×3020×2437
6353
±980
±980
±4900
±4900
YA1842
1
7.6
20
6-150
编织
≤200
140-490
845
9.5
Y160L-4
15
4331×3020×2675
5829
±847
±847
±4234
±4234
2YA1842
2
7.6
20
6-150
上、下编织
≤200
140-490
845
9.5
Y160L-4
15
4331×3020×2675
6437
±847
±847
±4234
±4234
YAH1842
1
7.6
20
30-150
冲孔
≤400
450-800
755
11
Y160L-4
15
4331×3020×2700
6352
±928
±928
±4640
±4640
2YAH1842
2
7.6
20
30-150
上冲孔下编织
≤400
450-800
755
11
Y160L-4
15
4331×3020×2700
7037
±928
±928
±4640
±4640
YA1848
1
8.6
20
6-50
编织
≤200
150-525
845
9.5
Y160L-4
15
4904×3020×2861
6289
±847
±847
±4234
±4234
2YA1848
2
8.6
20
6-50
上、下编织
≤200
150-525
845
9.5
Y160L-4
15
4904×3023×2861
6624
±847
±847
±4234
±4234
YAH1848
1
8.6
20
30-150
冲孔
0-150
250-1000
755
11
Y160L-4
15
4904×3023×2943
7122
±1392
±1392
±6958
±6958
2YAH1848
2
8.6
20
3-150
上冲孔下编织
≤400
250-1000
755
11
Y160M-4
15
4904×3023×2943
7740
±1392
±1392
±6958
±6958
YA2148
1
10
20
6-50
编织
≤210
180-630
748
9.5
Y180M-4
18.5
4948×3423×3515
9033
±1675
±1675
±8379
±8379
2YA2148
2
10
20
6-50
上、下编织
≤210
180-630
748
9.5
Y180L-4
22
4945×3463×3515
10532
±1675
±1675
±8379
±8379
YAH2148
1
10
20
13-200
冲孔
≤400
270-1200
708
11
Y180M-4
18.5
4945×3423×3501
10430
±2889
±2889
±14445
±14445
2YAH2148
2
10
20
30-150
上冲孔下编织
≤400
270-1200
708
11
Y180L-4
22
6092×3423×3674
11190
±2889
±2889
±14445
±14445
YA2160
1
12.6
20
3-80
编织
≤200
230-800
748
9.5
Y180L-4
18.5
6092×3463×3674
9926
±2495
±2495
±12475
±12475
2YA2160
2
12.6
20
6-50
上、下编织
≤200
230-800
748
9.5
Y180L-4
22
6116×3619×3849
11249
±2495
±2495
±12475
±12475
YAH2160
1
12.6
20
30-150
冲孔
≤400
350-1500
708
11
Y200L-4
30
6116×3619×3849
124900
±2889
±2889
±14445
±12445
2YAH2160
2
12.6
20
30-150
上冲孔下编织
≤400
350-450
708
11
Y200L-4
30
6116×3619×3849
13858
±2889
±2889
±14445
±14445
YA2448
1
11.5
20
6-50
编织
≤200
200-700
748
9.5
Y180M-4
18.5
4945×3729×3473
9834
±2495
±2495
±12475
±12475
YAH2448
1
11.5
20
6-50
冲孔
≤400
310-1300
708
11
Y200L-4
30
4970×3925×3638
11830
±2889
±2889
±14445
±14445
2YAH2448
2
11.5
20
30-150
上冲孔下编织
≤400
310-1300
708
11
Y200L-4
30
4970×3925×3638
13012
±2889
±2889
±14445
±14445
YA2460
1
14.4
20
6-50
编织
≤200
260-780
748
9.5
Y200L-4
30
6091×3925×3850
12240
±2495
±2495
±12495
±12495
2YA2460
2
14.4
20
6-50
上、下编织
≤200
260-780
748
9.5
Y200L-4
30
6091×3925×3850
13583
±2495
±2495
±12475
±12475
YAH2460
1
14.4
20
30-150
冲孔
≤400
400-1700
708
11
Y200L-4
30
6091×3925×3846
13096
±2889
±2889
±14445
±14445
2YAH2460
2
14.4
20
30-150
上冲孔下编织
≤400
400-1700
708
11
Y200L-4
30
6091×3925×3846
14455
±2889
±2889
±14445
±14445


六、选型订货须知:
1、YA系列圆振动筛分轻型筛、重型筛。
2、筛面可分单层或双层筛网。
3、筛网型式(编织、冲孔、橡胶等)订合同时应注明。
4、电动机可安装在左侧或右侧,合同应注明安装型式。

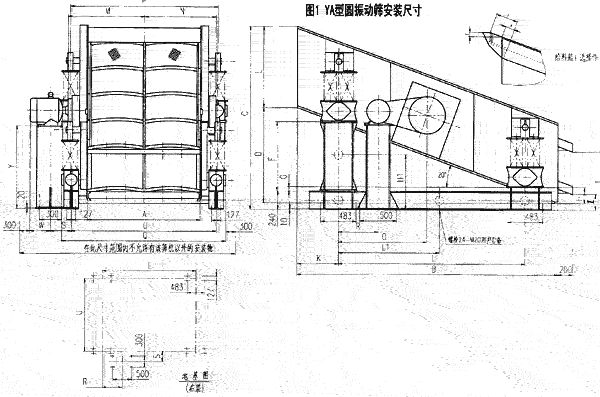

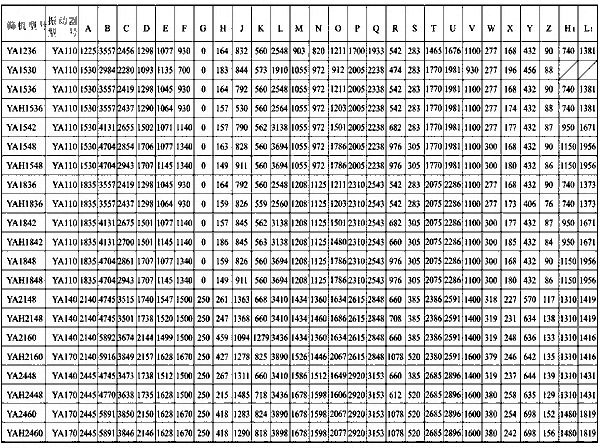

六、安装尺寸:
